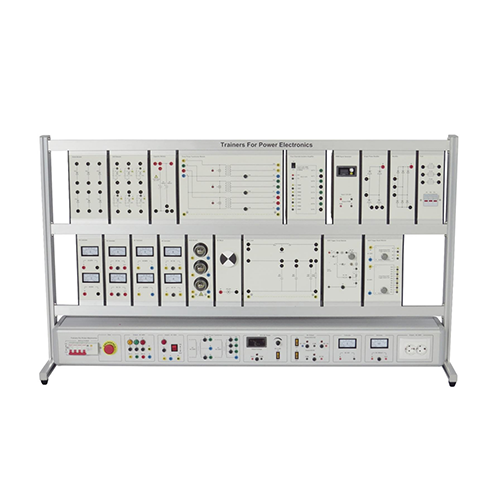

MR498E Jurulatih untuk Peralatan Latihan Vokasional Elektronik Kuasa Set Latihan Bilik Darjah Meja Kerja Elektrik 1. Pengenalan peralatan 1.1 Gambaran Keseluruhan Platform latihan merangkumi unit litar aplikasi tipikal pelbagai jenis diod. Melalui eksperimen yang berkaitan, pelajar dapat membiasakan diri dengan ciri-ciri elektrik diod, prinsip dan kaedah kawalan induk, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Serta penilaian latihan pengajaran dan kemahiran jurusan yang berkaitan di sekolah teknik. 1.2 Ciri-ciri (1) Platform latihan menggunakan substrat aloi aluminium untuk membina platform latihan, yang mempunyai struktur yang stabil. Setiap modul penggerak diletakkan pada plat asas, menjadikannya mudah digunakan dan tidak mudah rosak. (2) Struktur keseluruhan menggunakan jenis terbuka dan pembongkaran, dan modul boleh diganti dengan mudah. Kandungan modul ditentukan mengikut prinsip mempunyai fungsi pengeluaran dan fungsi pembelajaran komprehensif, supaya modul yang diperlukan boleh dipilih dengan mudah semasa pengajaran atau pertandingan. 2. Parameter teknikal Kuasa input: 380V±10% 50Hz Berat: <150kg Keadaan kerja: Suhu ambien: -10℃~+40℃ Kelembapan relatif: <85% (25℃) Saiz: kira-kira 1600mm×400mm×950mm 3. Senarai komponen 3.1 Bahagian utama Bil. Nama 1 Modul kotak gantung 2 Modul kotak kuasa 3.2 Bahagian kotak kuasa Bil. Nama 1 Pemutus litar 4P 2 Output kuasa AC 380V 3 Output kuasa AC 220V 4 Transformer AC 9V/12V tunggal 5 Output kuasa DC 0-36V 6 Output kuasa DC ±12V/5V 7 Voltmeter DC 8 Ammeter DC 9 Soket gaya Eropah pemasangan tersembunyi berganda 3.3 Senarai konfigurasi peralatan Bil. Nama Kuantiti Komponen 1 Kotak gantung modul diod 1 Komponen 2 Kotak gantung modul penerus terkawal silikon 1 Komponen 3Kotak gantung modul kapasitor 1 Komponen 4 Kotak gantung modul transformer tiga fasa 1 Komponen 5 Kotak gantung modul penguat empat hala 1 Komponen 6 Kotak gantung modul PWM 1 Komponen 7 Kotak gantung modul diod jambatan fasa tunggal 1 Komponen 8 Kotak gantung modul diod jambatan tiga fasa 1 Komponen 9 Kotak gantung modul fius 1 Komponen 10 Kotak gantung modul voltmeter DC 1 Komponen 11 Kotak gantung modul ammeter DC 1 Komponen 12 Kotak gantung modul voltmeter AC 1 Komponen 13 Kotak gantung modul ammeter AC 1 Komponen 14 Kotak gantung modul mentol lampu1 Komponen 15 Kotak gantung modul Motor 1 Komponen 16 Kotak gantung modul RLC 1 Komponen 17 Kotak gantung modul litar picu SCR 1 Komponen 18 Kotak gantung modul papan picu SCR 1 3.4 Aksesori No. Nama Kuantiti 1 Kabel elektrik keselamatan 4mm 1 meter kepala berganda biru 5 2 Kabel elektrik keselamatan 4mm 1 meter kepala berganda hitam 7 3 Kabel elektrik keselamatan 4mm 1 meter kepala berganda merah 7 4 Kabel elektrik keselamatan 4mm 1 meter kepala berganda kuning 5 5 Kabel elektrik keselamatan 4mm 1 meter kepala berganda Dua warna 5 6 Meter berbilang digital 1 7Kabel elektrik keselamatan 2mm 100CM 20 8 Fius 1A 5*20 10 9 Fius 2A 5*20 10 10 Fius 3A 5*20 10 11 Fius 5A 5*20 10 12 Teras fius 2A 5 5 13 Kabel pautan jambatan berbentuk U K4 hitam 5 5 4. Senarai eksperimen Eksperimen 1 Eksperimen pengukuran litar penerus separuh gelombang fasa tunggal Eksperimen 2 Eksperimen pengukuran litar penerus gelombang penuh fasa tunggal Eksperimen 3 Eksperimen pengukuran litar penerus jambatan fasa tunggal Eksperimen 4 Eksperimen pengukuran rangsangan voltan litar tiga fasa Eksperimen 5 Eksperimen pengukuran litar penerus jambatan tiga fasa Eksperimen 6 DC tiga fasa terkawal sepenuhnya eksperimen pengukuran litar Eksperimen 7 eksperimen penguatan litar PWM Eksperimen 8 eksperimen ujian modul kapasitor
