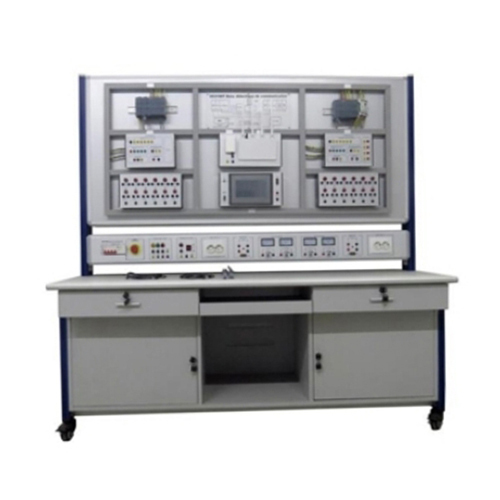

MR061E PLC Dengan Meja Kerja Latihan Komunikasi Rangkaian Peralatan Latihan Vokasional Demonstrasi Jurulatih Automatik Elektrik 1.1 Gambaran Keseluruhan Peranti latihan ini merangkumi Siemens 1200 PLC, modul komunikasi AS-I, skrin sentuh, penghala dan suis serta modul lain. Melalui eksperimen berkaitan, anda boleh membiasakan diri dengan penggunaan asas dan kaedah pengaturcaraan 1200 PLC dan penggunaan perisian pengaturcaraan. Kaji prinsip asas komunikasi dan fahami Komunikasi antara modul AS-I, PLC dan skrin, kaji fungsi PLC dan isyarat analisis paparan bagi protokol yang berbeza, dan tangani contoh komunikasi mesin industri. Memupuk pengetahuan dan kemahiran pelajar yang sepadan, sesuai untuk pengajaran dan latihan kemahiran serta penilaian jurusan berkaitan di sekolah vokasional, vokasional, menengah dan teknikal. 1.2 Ciri-ciri (1) Platform latihan menggunakan struktur rangka lajur aluminium. Bahagian bawah platform latihan dilengkapi dengan roda universal, yang boleh digerakkan secara fleksibel. Pelbagai modul diletakkan pada panel, yang mudah digunakan dan tidak mudah rosak. (2) Modul komunikasi lengkap dan boleh digunakan dalam pelbagai cara. (3) Struktur keseluruhan terbuka dan boleh ditanggalkan, yang boleh menggantikan modul dengan mudah. Kandungan modul ditentukan mengikut prinsip fungsi produktif dan fungsi pembelajaran bersepadu, supaya modul yang diperlukan boleh dipilih dengan mudah semasa pengajaran atau pertandingan. (4) Peranti latihan dan penilaian adalah komponen voltan rendah, yang selamat digunakan. 2 Parameter prestasi (1) Kuasa input: tiga fasa empat wayar AC380V ± 10% 50Hz (2) Dimensi keseluruhan: 1800X1760X700mm (3) Kapasiti mesin: <1.5KVA (4) Berat: <120kg (5) Keadaan kerja: suhu ambien -10 ℃ ～ + 40 ℃ kelembapan relatif ＜ 85% (25 ℃) (6) Perlindungan keselamatan: dengan peranti perlindungan voltan kebocoran dan arus kebocoran, keselamatan memenuhi piawaian kebangsaan 3 Komposisi Produk 3.1 Meja latihan Meja latihan disokong oleh tiang profil aluminium, dan roda universal di bahagian bawah dilengkapi dengan brek, yang boleh digerakkan dan diletakkan secara fleksibel. Bahagian atas meja menggunakan substrat berketumpatan tinggi setebal 25mm, dan permukaannya dirawat dengan papan tahan api suhu tinggi dan tekanan tinggi. Ia dilengkapi dengan satu laci jenis laci tiga bahagian dan satu kabinet bawah. Strukturnya kukuh dan cantik. 3.2 Meja kerja latihan (1) Bekalan kuasa penuh-pemutus litar kebocoran bumi 4P (2) Unit henti kecemasan (3) Unit output AC tiga fasa AC380V + penunjuk tiga fasa + insurans beban lampau tiga fasa (4) Unit output AC fasa tunggal AC220V + penunjuk + insurans beban lampau (4) Soket (5) Bekalan kuasa DC 24V (6) Voltan analog Isyarat DC0-10V dan arus analog Unit isyarat DC4-20mA (7) Voltan analog Isyarat DC0-10V dan arus analog Unit isyarat DC4-20mA (8) Bekalan kuasa DC 24V (9) Soket 3.3 Modul panel (1) stesen induk plc (CPU 1211C + CM1241 RS232 + CM1243-2) (2) Lukisan susun atur (3) hamba plc (CPU 1211C + CM1241 RS232) (4) Modul penyahgandingan data S22.5 + Hamba AS-i (4DI) (5) Modul terminal stesen induk (6) Suis (7) Penghala (8) Modul terminal hamba (9) Modul penunjuk butang (10) Modul skrin sentuh (11) Modul penunjuk butang 3.4 Peranti sokongan (1) 3 kabel rangkaian (2) Talian komunikasi RS232 (3) Kad rangkaian USB berwayar (4) 25 keping kabel elektrik keselamatan 4mm (5) 1 keping multimeter digital (6) CD perisian (bukan perisian berlesen, tujuan pengajaran dengan pengguna tanpa had) 4 boleh melengkapkan kandungan latihan (1) Latihan pengaturcaraan PLC Siemens (2) Latihan komunikasi Ethernet PLC dan PLC (3) Latihan status PLC pemantauan komputer (4) Latihan komunikasi PLC dan PLC232 (5) Pengaturcaraan skrin sentuh (6) Latihan komunikasi PLC dan skrin sentuh (7) Latihan komunikasi tanpa wayar antara PlC dan LAN komputer (8) Latihan komunikasi AS-I PLC
