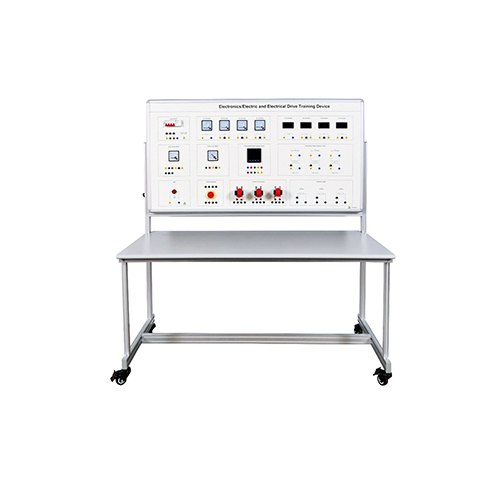

MR510E Peranti Latihan Pemacu Elektronik/Elektrik dan Elektrik Peralatan Latihan Vokasional Demonstrasi Jurulatih Automatik Elektrik 1. Pengenalan Produk 1.1 Penerangan Produk Peranti latihan pemacu elektronik/elektrik dan elektrik merupakan peralatan pengajaran eksperimen yang direka untuk kolej dan sekolah vokasional. Ia dibangunkan dengan teliti dengan menggabungkan kelebihan produk serupa di dalam dan luar negara. Peranti latihan ini mengintegrasikan elektronik kuasa dan penukaran semikonduktor. Ia boleh memenuhi keperluan pengajaran eksperimen bagi kursus yang sepadan di sekolah yang berbeza, termasuk "analisis litar" dan "asas elektrik". Setiap loket eksperimen menggunakan struktur yang berasingan, panel komponen adalah skematik, garisannya jelas, tugas setiap loket jelas, dan operasi serta penyelenggaraannya mudah. 1.2 Ciri-ciri Produk Kebolehsuaian yang kuat: Ia boleh memenuhi keperluan pengajaran eksperimen bagi kursus yang sepadan di pelbagai sekolah. Kedalaman dan keluasan kandungan eksperimen boleh diselaraskan secara fleksibel mengikut keperluan pengajaran, merealisasikan gabungan organik popularisasi dan penambahbaikan. Set lengkap yang kuat: Daripada bekalan kuasa khas dan komponen eksperimen lain kepada wayar khas untuk sambungan eksperimen, prestasi dan spesifikasi komponen sokongan dipadankan rapat dengan keperluan eksperimen. Keterbukaan yang kuat: Setiap alat pengukur mempunyai fungsi perlindungan yang andal, selamat dan boleh dipercayai untuk digunakan, memastikan keselamatan pengendali 2. Spesifikasi teknikal 2.1 Parameter teknikal Input lima wayar tiga fasa: 380V±10%, 60Hz, Arus perlindungan kebocoran 30mA, voltan perlindungan kebocoran 36V Jumlah kapasiti 1.5kVA 2.2 Dimensi dan berat Dimensi: 1600mmx700mmx1727mm Berat: 140kg 3. Nama komponen produk dan pengenalan fungsi 3.1 Badan utama produk Bil. Nama 1 Pemutus litar 2 Voltmeter AC 3 Ammeter AC 4 Voltmeter AC 5 Ammeter AC 6 Meter kuasa aktif 7 Meter faktor kuasa 8 Meter berbilang fungsi tiga fasa 9 Transformer 10 Lampu penunjuk beban 11 Suis 12 Transformer arus 13 Beban rintangan 3.2 Aksesori produk Bil. Nama 1 Kabel elektrik keselamatan 4mm (hitam) 2 Kabel elektrik keselamatan 4mm (hijau) 3 Kabel elektrik keselamatan 4mm (biru) 4 4mm kabel elektrik keselamatan (merah) 5 4mm kabel elektrik keselamatan(kuning) 6 Fius 4. Senarai Konfigurasi Produk Bil. Nama Kuantiti 1 Pemutus litar 1 2 Voltmeter AC 2 3 Ammeter AC 6 4 Meter kuasa aktif 1 5 Meter faktor kuasa 1 6 Meter berbilang fungsi tiga fasa 1 7 Transformer 3 8 Lampu penunjuk beban 1 9 Suis 1 10 Transformer arus 3 11 Beban rintangan 3 12 Kabel elektrik keselamatan 4mm (hitam) 5 13 4mm kabel elektrik keselamatan (hijau) 5 14Kabel elektrik keselamatan 4mm (biru) 5 15 Kabel elektrik keselamatan 4mm (merah) 5 16 Kabel elektrik keselamatan 4mm (kuning) 5 17 Fius 10 5. Senarai eksperimen pengajaran produk (1) Eksperimen ujian meter berbilang fungsi tiga fasa (2) Eksperimen ujian ammeter dan voltmeter (3) Eksperimen ujian meter kuasa aktif (4) Eksperimen ujian meter faktor kuasa
