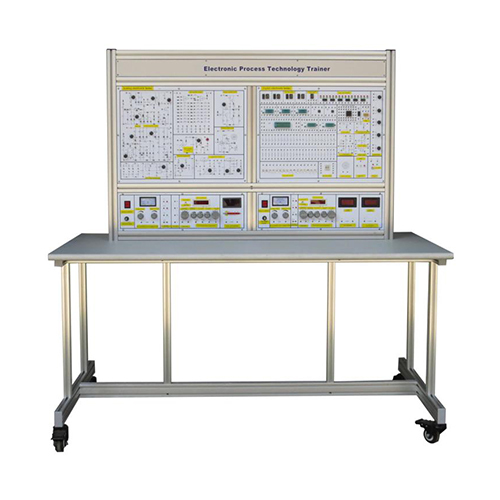

MR103E Jurulatih Teknologi Proses Elektronik Peralatan Latihan Vokasional Demonstrasi Jurulatih Automatik Elektrik 1 Gambaran Keseluruhan Produk 1-1 Gambaran Keseluruhan 1. Produk ini mengintegrasikan sistem latihan litar digital dan litar analog, yang boleh menjalankan ujian berkaitan litar analog dan ujian litar digital. 2. Produk ini direka bentuk dengan bekalan kuasa yang dikawal selia, arus voltan rendah AC, penjana frekuensi, buzzer, berbilang soket, pengatur voltan, dan sebagainya, yang menyediakan sumber yang banyak untuk pengukuran, penyahpepijatan dan pembangunan produk baharu produk elektronik. 1-2 Ciri 1. Peralatan ini menggunakan palam khas, yang memudahkan pelajar untuk menyediakan litar eksperimen dengan cepat untuk menyelesaikan ujian. 2, melalui penggunaan pelbagai komponen elektronik dan alat pemasangan, bukan sahaja boleh melatih keupayaan pemasangan dan penyahpepijatan pelajar, tetapi juga boleh melatih reka bentuk kurikulum pelajar, reka bentuk graduasi, pertandingan kemahiran dan keupayaan pembangunan sekunder yang lain. 2 Parameter prestasi (1) Kuasa input: sistem lima wayar tiga fasa 380V±10% 60Hz (2) Dimensi: 1300mm × 650mm × 1500mm (3) Kapasiti mesin: <2KVA (4) Berat: <250kg (5) Keadaan kerja: suhu ambien -10 ° C ~ +40 ° C Kelembapan relatif <85% (25 ° C) 4 Senarai Eksperimen Bahagian litar digital Eksperimen 1 Ciri-ciri Pensuisan Transistor, Penghad dan Pengapit Eksperimen 2 Fungsi logik dan ujian parameter get logik bersepadu TTL Eksperimen 3 Fungsi logik dan ujian parameter get logik bersepadu CMOS Eksperimen 4 Sambungan dan pemacu litar logik bersepadu Eksperimen 5 Reka Bentuk dan ujian litar logik kombinatorial Eksperimen 6 Penyahkod dan aplikasinya Eksperimen 7 Pemilih Data dan Aplikasinya Eksperimen 8 Pencetus dan aplikasinya Eksperimen 9 Pembilang dan aplikasinya Eksperimen 10 Daftar anjakan dan aplikasinya Eksperimen 11 Pengedar Nadi dan Aplikasinya Eksperimen 12: Menggunakan litar get untuk menjana isyarat denyut---penggetar berbilang terangsang kendiri Eksperimen 13 Pencetus Monostabil dan Pencetus Schmitt---Litar Pembentukan Kelewatan Nadi dan Bentuk Gelombang Eksperimen 14 Litar asas masa 555 dan aplikasinya Eksperimen 15 D/A. Penukar A/D Eksperimen 17 jam randik elektronik Eksperimen 18 voltmeter digital DC 3-bit Eksperimen 19 Meter Frekuensi Digital Penguji elektronik analog Eksperimen 1 Penggunaan instrumen elektronik yang biasa digunakan Eksperimen 2 Ujian mudah diod Eksperimen 3 Eksperimen ciri input dan output triod kristal Eksperimen 4 Litar penguat satu peringkat Eksperimen 5 litar penguat dua peringkat Eksperimen 6 Litar penguat maklum balas negatif Eksperimen 7 pengikut pemancar Eksperimen 8 Litar Penguat Pembezaan Eksperimen 9 Penguat FET Eksperimen 10 Litar ayunan gelombang sinus RC Eksperimen 11 Pengayun LC dan penguat terpilih frekuensi Eksperimen 12 Ujian parameter asas penguat operasi bersepadu Eksperimen 13 Litar Operasi Berkadar Amplitud Operasi Bersepadu Eksperimen 14 Litar integrasi dan pembezaan penguat operasi bersepadu Eksperimen 15 Litar Pembanding Voltan Penguat Operasi Bersepadu Eksperimen 16 Penjana Bentuk Gelombang Eksperimen 17 Penapis Aktif Eksperimen 18 Penguat Kuasa Bersepadu Eksperimen 19 Penguat Kuasa Simetri Pelengkap Eksperimen 20 Pengatur Voltan Bersepadu Eksperimen 21 litar pengatur voltan siri Eksperimen 22: Litar penerus terkawal tirostor
