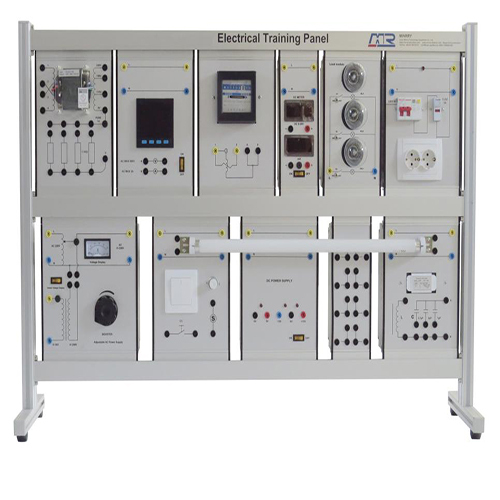

MR428E Panel Latihan Elektrik Peralatan Latihan Vokasional Model Tutor Peralatan Makmal Elektrik I. Gambaran Keseluruhan Produk 1.1 Gambaran Keseluruhan Peranti latihan ini merangkumi pelbagai jenis komponen pencahayaan dan kawalan perindustrian. Melalui eksperimen yang berkaitan, anda boleh membiasakan diri dengan ciri-ciri litar pencahayaan, menguasai prinsip kawalan dan kaedah kawalannya, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Penilaian latihan pengajaran dan kemahiran profesional berkaitan sekolah vokasional dan sekolah teknik. 1.2 Ciri-ciri (1) Platform latihan menggunakan struktur rangka lajur profil aluminium dengan roda universal di bahagian bawah. Alat pengukur dan bekalan kuasa latihan dipasang dengan modul bersepadu terbina dalam, yang mudah digunakan, mudah dibongkar, dan tidak mudah rosak. (2) Platform latihan mempunyai sistem perlindungan keselamatan yang baik. II. Parameter teknikal (1) Bekalan kuasa input: fasa tunggal tiga wayar 220V 50Hz (2) Dimensi: 1200mm×300mm×800mm (3) Kapasiti keseluruhan: <1.5KVA (4) Berat: <100kg (5) Keadaan kerja: suhu ambien -10℃～+40℃, kelembapan relatif <85% (25℃) III. Senarai komponen 3.1 Rangka Badan utama rangka diperbuat daripada rangka profil aluminium, dan bahagian bawah dilengkapi dengan kaki pelindung, yang mudah digerakkan, mempunyai struktur yang kukuh dan cantik serta elegan. 3.2 Kotak gantung Peranti latihan dilengkapi dengan 11 modul kotak gantung, yang boleh disambungkan kepada kabel sambungan elektrik keselamatan 4mm untuk eksperimen berkaitan. Kotak bekalan kuasa Kotak gantung meter tenaga elektrik Kotak beban transformer Kotak gantung pengukuran DC Kotak gantung meter berbilang fungsi fasa tunggal Kotak Beban Mentol Kotak bekalan kuasa DC Kotak gantung papan sambungan terminal Kotak gantung pemula lampu pendarfluor Kotak gantung balast lampu pendarfluor 3.3 Aksesori Saluran terminal 4mm IV. Senarai eksperimen Eksperimen 1. Eksperimen berkaitan lampu pendarfluor Eksperimen 2. eksperimen berkaitan pencahayaan Eksperimen 3. Eksperimen meter berbilang kuasa fasa tunggal Eksperimen 4. Eksperimen berkaitan transformer Eksperimen 5. eksperimen berkaitan meter watt-jam
