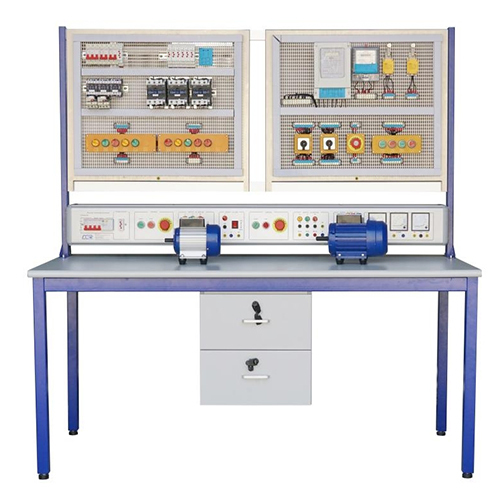

MR426E Set Latihan Pengetahuan Teknologi Elektrik Peralatan Pendidikan Peralatan Latihan Peralatan Makmal Elektrik 1 Gambaran Keseluruhan Produk 1.1 Gambaran Keseluruhan Produk ini boleh digunakan dalam latihan dan pengajaran juruelektrik (termasuk juruelektrik rendah, pertengahan dan lanjutan). Pengendalian praktikal litar kawalan elektrik motor merupakan latihan kemahiran yang sangat diperlukan, dan ia juga merupakan kandungan yang mesti dikuasai oleh juruelektrik di semua peringkat. Ia juga dikeluarkan oleh Kementerian Buruh. Kandungan penilaian dan penilaian yang ditetapkan dalam "Standard Gred Teknikal Elektrik" dan "Sijil Operasi Elektrik", peranti penilaian dan penilaian latihan juruelektrik am, litar kawalan seretan elektrik dan eksperimen lain serta pendawaian praktikal dan item lain. Untuk memupuk kemahiran asas dan kemahiran pendawaian pelajar dalam praktik, set latihan pengetahuan teknikal elektrik sangat memperkayakan kandungan pengajaran latihan bilik darjah, meningkatkan kualiti pengajaran latihan, dan membolehkan pelajar menguasai pengetahuan kemahiran operasi praktikal dan kemahiran pendawaian praktikal dengan cepat, menjadikan pengajaran latihan lebih mudah. Ia sesuai untuk penilaian pengajaran dan latihan kemahiran jurusan berkaitan di sekolah vokasional tinggi, sekolah vokasional, sekolah vokasional menengah dan sekolah teknik. Ia boleh digunakan untuk memupuk kemahiran elektrik pelbagai disiplin pelajar, teknologi pemasangan, analisis kerosakan, dan juga boleh digunakan untuk menjalankan eksperimen, kemahiran asas, kemahiran profesional dan kemahiran komprehensif dalam disiplin profesional elektrik dan berkaitan. Dan boleh menjalankan reka bentuk subjek, penilaian gred elektrik, penilaian kemahiran dan sebagainya. Daripada litar pencahayaan umum hingga kawalan automatik gelung tertutup boleh dijalankan pada peranti ini. Kaedah latihan diseragamkan dan mempunyai fleksibiliti yang hebat. 1.2 Ciri-ciri (1) Dilengkapi dengan meter watt-jam fasa tunggal, pemutus litar kebocoran, kontaktor, geganti, geganti haba, suis perjalanan, butang, lampu isyarat, suis pemindahan, voltmeter, ammeter dan meter watt-jam empat wayar tiga fasa. Untuk memanjangkan hayat perkhidmatan peralatan elektrik dan mengurangkan penggunaan bahan, sentuhan setiap peralatan elektrik telah disambungkan ke blok terminal. Pelajar hanya perlu berlatih mengenai blok terminal untuk memastikan ketahanan komponen elektrik. Kabinet latihan teknikal juga dilengkapi dengan motor yang dipasang, yang mana pelbagai eksperimen boleh dilakukan. (2) Motor ini dilengkapi sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus. (3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik. 2 Parameter Prestasi (1) Bekalan kuasa input: sistem lima wayar tiga fasa 380V±10% 60Hz (2) Dimensi: 720mm×550mm×1800mm (3) Kapasiti keseluruhan: <1.5KVA (4) Berat: <150kg (5) Keadaan kerja: suhu ambien -10℃～+40℃, kelembapan relatif <85% (25℃) 3 Komposisi Produk 3.1 Kerangka (1) Input kuasa lima wayar tiga fasa. (2) Dilengkapi dengan lampu penunjuk kuasa dan terminal output kuasa keselamatan. (3) Dikawal oleh pemutus litar kebocoran, bekalan kuasa tiga fasa output dan bekalan kuasa fasa tunggal. 3.2 Bahagian kotak kuasa Kotak sumber menyediakan pelbagai bekalan kuasa lima wayar tiga fasa dan pelbagai bekalan kuasa fasa tunggal. Dengan peranti perlindungan arus lampau, voltan bawah, litar pintas, kebocoran. Dilengkapi dengan suis henti kecemasan, yang boleh memutuskan bekalan kuasa dalam kecemasan untuk memastikan keselamatan diri. 3.3 Peranti Sokongan (1) Motor kapasitor fasa tunggal (2) Motor tak segerak tiga fasa (3) Sentuhan bantu bagi kontaktor AC (4) Kabel sambungan elektrik keselamatan 4 Lengkapkan kandungan latihan Eksperimen 1 Kawalan permulaan terus motor tak segerak tiga fasa Eksperimen 2 Litar kawalan jog kontaktor motor tak segerak tiga fasa Eksperimen 3 Litar kawalan mengunci diri kontaktor motor tak segerak tiga fasa Eksperimen 4 Motor tak segerak tiga fasa dengan litar kawalan mengunci diri kontaktor perlindungan terma-magnet Eksperimen 5 Litar Kawalan Hadapan Hibrid Jog dan Berterusan Eksperimen 6 Litar kawalan permulaan delta bintang manual Eksperimen 7 Litar kawalan permulaan delta bintang pemasaan automatik Eksperimen 8 Litar kawalan hadapan dan undur suis terbalik Eksperimen 9 Motor tak segerak tiga fasa mengunci diri kontaktor ke hadapan dan undur kawalan Eksperimen 10 Kawalan hadapan dan undur motor tiga fasa pengunci sendiri butang penghubung Eksperimen 11 Kawalan hadapan dan undur motor tak segerak tiga fasa pengunci sendiri berganda Eksperimen 12 Kawalan jauh dan setempat motor tak segerak tiga fasa Eksperimen 13 Litar kawalan untuk permulaan jog hadapan dan undur motor tak segerak tiga fasa Eksperimen 14 Litar kawalan pergi balik automatik meja kerja Eksperimen 15 Litar kawalan ulang-alik automatik dengan jog Eksperimen 16 Litar kawalan permulaan motor sehala Eksperimen 17 Litar pemasangan meter watt-jam fasa tunggal Eksperimen 18 Pemasangan watt-jam empat wayar tiga fasa
