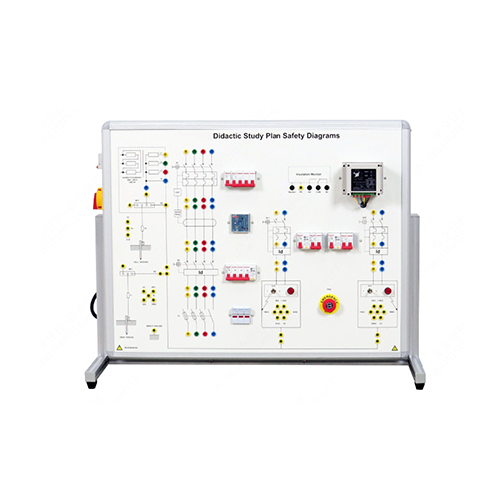

MR499E Pelan Kajian Didaktik Gambarajah Keselamatan Peralatan Latihan Vokasional Demonstrasi Jurulatih Elektrik Automatik I. Gambaran Keseluruhan Produk 1.1 Gambaran Keseluruhan Struktur ini diperbuat daripada kepingan keluli yang dirawat secara kimia yang disalut dengan pelbagai lapisan salutan epoksi; tapaknya dilengkapi dengan kaki getah supaya ia boleh diletakkan di atas meja kerja. Panel ini menonjolkan semua komponen yang diperlukan untuk menggerakkan litar dengan betul. 1.2 Ciri-ciri 1. Peranti ini dilengkapi dengan butang berhenti kecemasan, yang boleh memutuskan kuasa serta-merta apabila peranti mengalami kemalangan. 2. Pemutus litar dilengkapi dengan perlindungan kebocoran dan tripper. Apabila peranti membocorkan elektrik, pemutus litar akan tersandung untuk memainkan peranan perlindungan. 3. Struktur ini diperbuat daripada plat keluli yang dirawat secara kimia, yang selamat dan stabil. 4. Permukaannya disalut dengan pelbagai lapisan salutan epoksi, yang lebih tahan lama dan tidak mudah pecah. II. Parameter Prestasi 2.1 Parameter Teknikal Parameter Bekalan Kuasa: AC tiga wayar fasa tunggal 220V ±10% 50Hz 2.2 Dimensi dan berat Dimensi: 1000*580*770mm Berat: <68kgs III. Senarai Komponen 3.1 Bahagian Utama Nombor Nama 1 Panel 2 Kurungan 3 Transformer pengasingan tiga fasa 3.2 Bahagian Elektrik Nombor Nama 1 Pemutus litar kuasa 2 Suis kuasa 3 Transformer pengasingan tiga fasa 4 Geganti arus kebocoran 5 4P pemutus litar dengan pelepas 6 Baris wayar pembumian 7 4P pemutus litar dengan perlindungan kebocoran 8 Fius 9 Penganjak kapasitor 10 Lampu penunjuk kuasa 11 Perintang 12 Butang berhenti kecemasan 13 2P pemutus litar dengan perlindungan kebocoran 14 Penguji penebat AC 15 Port ujian 3.3 Aksesori Nombor Nama 1 Kabel pautan jambatan-U 4mm hitam 2 Kabel elektrik 4mm 1m hujung dua kuning 3 Kabel elektrik 4mm 1m hujung dua hijau 4 Kabel elektrik 4mm 1m hujung dua merah 5 Kabel elektrik 4mm 1m hujung dua biru 6 Kabel elektrik 4mm 1m hujung dua dwi-warna 7 Multimeter digital UA9205 8 Fius 3.4 Senarai Konfigurasi Produk Nombor Nama Kuantiti 1 Transformer pengasingan tiga fasa 1.5KW 380/380 (4 soket) 1 2 Pemutus litar DZ47 tanpa perlindungan kebocoran 4P 2A Jenis C 1 3 Pemutus litar DZ47 tanpa perlindungan kebocoran 2P 1A Jenis C 2 4 Pemutus litar DZ47SLES merah 2P 16A dengan perlindungan kebocoran Baharu 2 5 Pemutus litar DZ47SLES merah 4P 25A dengan perlindungan kebocoran Baharu 2 6 Pelepas shunt DZ47s MX+OF3 (Delixi) AC220V 1 7 Transformer arus bocor 1 8 Kabel pautan jambatan berbentuk U 4mm hitam 20 9 Geganti arus bocor 1 10 4mm kabel elektrik 1 meter hujung dua kuning 5 11 4mm kabel elektrik 1 meter hujung dua hijau 5 12 4mm kabel elektrik 1 meter hujung dua merah 5 13 4mm kabel elektrik 1 meter hujung dua biru 5 14 4mm elektrik kabel 1 meter hujung dua warna 5 15 Multimeter digital UA9205 1 IV. Senarai Eksperimen Eksperimen 1 Ujian pelantikan kejutan elektrik manusia simulasi Eksperimen 2 Ujian penguji penebat AC Eksperimen 3 Ujian geganti arus bocor Eksperimen 4 Ujian pelantikan pemutus litar perlindungan kebocoran 4P
