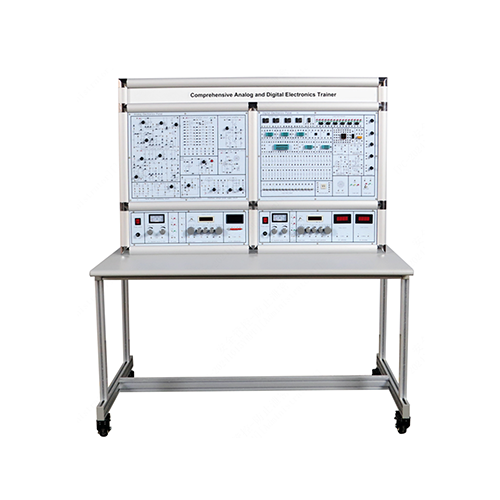

MR104E Peralatan Pengajaran Jurulatih Elektronik Analog dan Digital Komprehensif Set Latihan Bilik Darjah Peralatan Latihan Grid Pintar I. Gambaran Keseluruhan Produk 1.1 Gambaran Keseluruhan 1. Produk ini mengintegrasikan sistem latihan litar digital dan litar analog, dan boleh menjalankan ujian berkaitan litar analog dan ujian litar digital. 2. Produk ini direka bentuk dengan bekalan kuasa yang stabil, arus voltan rendah AC, penjana frekuensi, buzzer, pelbagai soket, penstabil, dan sebagainya, yang menyediakan sumber yang kaya untuk pengukuran, penyahpepijatan dan pembangunan produk baharu produk elektronik. 1.2 Ciri-ciri 1. Peralatan ini menggunakan palam khas, yang memudahkan pelajar membina litar eksperimen dengan cepat untuk menyelesaikan ujian. 2. Dengan menggunakan pelbagai komponen elektronik dan alat pemasangan, ia bukan sahaja boleh melatih keupayaan pemasangan dan penyahpepijatan pelajar, tetapi juga melatih keupayaan pembangunan sekunder pelajar seperti reka bentuk kursus, reka bentuk graduasi dan pertandingan kemahiran. II. Parameter Prestasi (1) Kuasa input: AC tiga wayar fasa tunggal 220V±10% 60Hz (2) Dimensi: 1300mmx615mmx1526mm (3) Jumlah kapasiti: <2KVA (4) Berat: <120kg (5) Keadaan kerja: suhu ambien -10℃～+40℃ kelembapan relatif <85% (25℃) III. Senarai Komponen dan Pengenalan Terperinci 1. Bahagian ujian litar analog 2. Bahagian bekalan kuasa litar analog 3. Bahagian eksperimen litar digital 4. Bahagian bekalan kuasa litar digital IV. Eksperimen boleh disiapkan Bahagian litar digital Eksperimen 1 Ciri-ciri pensuisan transistor, pengehad dan pengapit Eksperimen 2 Fungsi logik dan ujian parameter get logik bersepadu TTL Eksperimen 3 Fungsi logik dan ujian parameter get logik bersepadu CMOS Eksperimen 4 Sambungan dan pemacu litar logik bersepadu Eksperimen 5 Reka bentuk dan ujian litar logik gabungan Eksperimen 6 Penyahkod dan aplikasinya Eksperimen 7 Pemilih data dan aplikasinya Eksperimen 8 Pencetus dan aplikasinya Eksperimen 9 Pembilang dan aplikasinya Eksperimen 10 Daftar anjakan dan aplikasinya Eksperimen 11 Pengedar denyut dan aplikasinya Eksperimen 12 Menggunakan litar get untuk menjana isyarat denyut---penggetar berbilang terangsang kendiri Eksperimen 13 Pencetus monostabil dan Pencetus Schmitt---litar lengah denyut dan pembentukan bentuk gelombang Eksperimen 14 555 litar asas masa dan aplikasinya Eksperimen 15 D/A. Penukar A/D Eksperimen 16: Peranti menjawab kuiz Eksperimen 17: Jam randik elektronik Eksperimen 18: Voltmeter digital DC 3⅓ digit Eksperimen 19: Meter frekuensi digital Bahagian elektronik analog Eksperimen 1: Penggunaan instrumen elektronik biasa Eksperimen 2: Ujian mudah diod Eksperimen 3: Ciri input dan output transistor Eksperimen 4: Litar penguat satu peringkat Eksperimen 5: Litar penguat dua peringkat Eksperimen 6: Litar penguat maklum balas negatif Eksperimen 7: Pengikut pemancar Eksperimen 8: Litar penguat pembezaan Eksperimen 9: Penguat tiub kesan medan Eksperimen 10: Litar ayunan gelombang sinus RC Eksperimen 11: Pengayun LC dan penguat pemilihan frekuensi Eksperimen 12: Ujian parameter asas penguat operasi bersepadu Eksperimen 13: Litar operasi penjumlahan berkadar penguat operasi bersepadu Eksperimen 14: Penguat operasi bersepadu bersepadu dan Litar pembezaan Eksperimen 15: Litar pembanding voltan penguat operasi bersepadu Eksperimen 16: Penjana bentuk gelombang Eksperimen 17: Penapis aktif Eksperimen 18: Penguat kuasa bersepadu Eksperimen 19: Penguat kuasa simetri pelengkap Eksperimen 20: Pengatur voltan bersepadu Eksperimen 21: Litar pengatur voltan siri Eksperimen 22 Litar penerus terkawal tirostor
