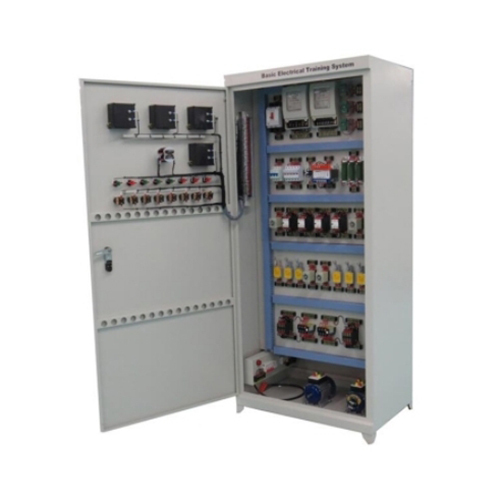

MR175E Sistem Latihan Elektrik Asas Peralatan Latihan Vokasional Model Pengajaran Latihan Kemahiran Elektrik 1 Gambaran Keseluruhan Produk 1.1 Profil Produk ini digunakan dalam latihan juruelektrik (termasuk juruelektrik rendah, pertengahan dan lanjutan). Kabinet penilaian juruelektrik menggunakan litar pencahayaan. Operasi sebenar litar kawalan elektrik motor elektrik merupakan latihan kemahiran yang sangat diperlukan. Ia juga perlu untuk semua peringkat pengamal juruelektrik. Kandungan penguasaan juga merupakan kandungan peperiksaan dan penilaian yang ditetapkan oleh Kementerian Buruh untuk "Standard Gred Teknologi Elektrik" dan "Sijil Operasi Elektrik". Peranti penilaian dan penilaian latihan juruelektrik am merangkumi eksperimen dan operasi praktikal seperti litar pencahayaan dan litar kawalan pemacu elektrik. Pendawaian dan item lain. Untuk memupuk kemahiran asas dan kemahiran pendawaian pelajar dalam praktik, kabinet makmal juruelektrik sangat memperkayakan kandungan pengajaran latihan amali di bilik darjah, meningkatkan kualiti pengajaran latihan amali, dan membolehkan pelajar menguasai pengetahuan kemahiran praktikal dan mengamalkan kemahiran pendawaian dengan cepat, supaya latihan dan latihan amali dapat dibuat. Operasi ini beralih ke bidang baharu, yang sesuai untuk penilaian pengajaran dan latihan kemahiran kolej vokasional tinggi, sekolah vokasional tinggi, sekolah vokasional menengah dan sekolah teknik. 1.2 Ciri (1) Dengan menggunakan kedudukan ruang dua sisi, kabinet ini dilengkapi dengan meter watt-jam fasa tunggal, lampu pendarfluor, lampu pijar, suis kawalan dwi berganda, suis kawalan bunyi dan cahaya, suis sentuh, soket, dan sebagainya, dan peralatan elektrik yang diperlukan untuk melengkapkan pelbagai litar pencahayaan. Mengawal pelbagai peralatan elektrik voltan rendah, seperti pemutus litar kebocoran, fius, transformer arus, penyentuh, geganti perantaraan, geganti masa, geganti haba, suis perjalanan, butang, lampu isyarat, suis pemindahan, voltmeter, ammeter, dan meter watt-jam empat wayar tiga fasa, dan sebagainya. Untuk memanjangkan hayat perkhidmatan peralatan elektrik dan mengurangkan penggunaan bahan, sentuhan peralatan elektrik disambungkan ke terminal, dan pelajar hanya perlu memasang wayar dan berlatih pada terminal untuk memastikan ketahanan komponen elektrik. Kabinet latihan teknikal juga dilengkapi dengan motor tambahan, yang boleh digunakan untuk pelbagai eksperimen. (2) Motor ini dilengkapi sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus. (3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik. 2 Keupayaan teknikal (1) Kuasa input: sistem tiga fasa lima wayar 380V±10% 60Hz (2) Dimensi: 720mm × 550mm × 1800mm (3) Kapasiti mesin: <1.5KVA (4) Berat: <220kg (5) Keadaan kerja: Suhu ambien -10 ° C ~ +40 ° C Kelembapan relatif <85% (25 ° C) 3 Komposisi Produk 3.1 Bahagian latihan litar pencahayaan Bahagian ini mengandungi meter watt-jam fasa tunggal, lampu pendarfluor, lampu pijar, suis kawalan berganda dwi-kawalan, suis kawalan bunyi dan cahaya, suis sentuh, soket, dsb., untuk memenuhi keperluan pengajaran dan keperluan eksperimen. 3.2 Latihan bahagian kawalan elektrik Bahagian ini mengandungi pelbagai peralatan elektrik voltan rendah, seperti pemutus litar kebocoran, fius, transformer arus, penyentuh, geganti perantaraan, geganti masa, geganti haba, suis perjalanan, butang, lampu isyarat, suis pemindahan, voltmeter, ammeter dan meter litar empat fasa tiga fasa, dsb., memenuhi keperluan pengajaran dan keperluan eksperimen. 3.3 Bahagian Kabinet (1) Input kuasa lima wayar tiga fasa. (2) Terdapat lampu penunjuk kuasa dan terminal output kuasa keselamatan. (3) Dikawal oleh pemutus litar kebocoran, output kuasa tiga fasa dan kuasa fasa tunggal. 3.4 Komponen yang Dilengkapi (1) Motor tak segerak sangkar tupai AC tiga fasa (2) Motor tak segerak sangkar tupai AC tiga fasa (dengan suis emparan) 4 Eksperimen yang boleh diselesaikan Kabinet kawalan elektrik Eksperimen 1 Kawalan mula terus motor tak segerak tiga fasa Eksperimen 2 Litar kawalan jog kontaktor motor tak segerak tiga fasa Eksperimen 3 Litar kawalan mengunci diri kontaktor motor tak segerak tiga fasa Eksperimen 4 litar kawalan manual mula turun rintangan bersiri sambungan stator motor tak segerak tiga fasa Eksperimen 5 Sambungan stator motor tak segerak tiga fasa secara bersiri dengan litar kawalan automatik mula turun rintangan Eksperimen 6 Litar kawalan automatik mula Y-△ Eksperimen 7 Kawalan hadapan dan undur motor tak segerak tiga fasa mengunci diri kontaktor Eksperimen Kawalan hadapan dan undur kontaktor motor tiga fasa mengunci diri 8 butang Eksperimen 9 Motor tak segerak tiga fasa mengunci diri berganda ke hadapan dan kawalan undur Eksperimen 10 litar kawalan permulaan dan brek undur motor tak segerak tiga fasa sehala langkah turun Eksperimen 11 Kawalan Brek Dinamik Motor Tak Segerak Tiga Fasa Eksperimen 12 kawalan berjujukan
