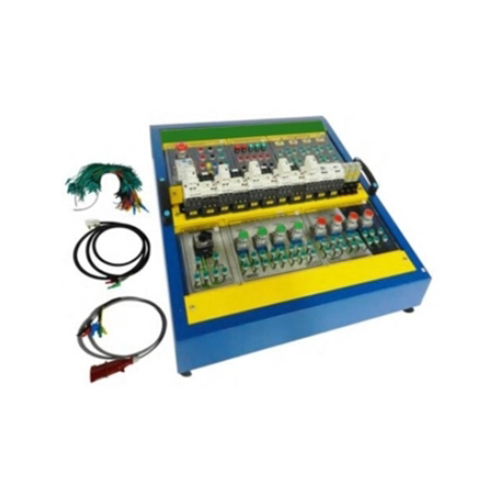

MR204E Penghawa Dingin Kawalan Elektrik Jurulatih Lembaga Peralatan Latihan Vokasional Peralatan Pendidikan Universiti Mesin Elektrik 1. Gambaran Keseluruhan Papan Kawalan Elektrik Penyaman Udara Minrry direka untuk mengkaji pendawaian komponen kawalan elektrik serta fungsinya yang digunakan dalam sistem penyaman udara dan penyejukan. Jurulatih ini mempunyai rel DIN dan komponen kawalan elektrik yang dipasang pada panel yang digunakan untuk kawalan elektrik penyaman udara. Sistem ini membolehkan pelajar memilih modul dan mereka bentuk pendawaian mereka sendiri pada pelbagai litar. Pelajar juga diperkenalkan kepada litar kawalan Penyejukan dan Penyaman Udara yang popular seperti sistem pembuat ais, sistem penyaman udara tingkap, sistem peti sejuk domestik, sistem penyejukan kitaran terbalik, jenis penyejuk air, sistem penyaman udara komersial dan sistem penyejukan industri. Stesen kerja atas bangku tersedia sebagai unit bingkai dan boleh memuatkan sehingga seorang pelajar. Sistem rel dua aras memegang modul dengan kukuh di tempatnya. Sambungan elektrik untuk setiap komponen dibawa keluar ke terminal atau soket keselamatan 4mm. Pendawaian dari komponen ke terminal juga dikodkan warna untuk meningkatkan pengalaman pembelajaran pelajar. Sambungan antara panel dan komponen dibuat melalui petunjuk ujian Jurulatih ini dilengkapi dengan manual eksperimen yang mengandungi banyak eksperimen. Manual eksperimen ini membimbing pelajar melalui prosedur langkah demi langkah. Ia menyediakan latar belakang teori yang diperlukan untuk membolehkan pelajar menyelesaikan objektif dengan jayanya. 2. Data teknikal 1. Struktur kotak keluli, komponen kawalan elektrik melalui panel lutsinar dipasang di dalam badan kotak, semua sentuhan melalui sambungan berwayar ke terminal ujian, pelajar dapat melihat dengan jelas setiap komponen struktur dan mod sambungan. 2. Panel lutsinar boleh digerakkan secara fleksibel, boleh menggantikan komponen elektrik mengikut keperluan yang sepadan. 3. Dimensi keseluruhan untuk: 650 * 800 * 200 mm. 4. Input kuasa: AC380V, 5A, melalui akses industri penyambung selamat. 3. Komponen Terkandung 1) unit rangka utama 1 unit 2) bekalan kuasa 1 unit 3) modul lampu penunjuk 1 unit 4) modul suis togol 1 unit 5) modul suis pemilih 1 unit 6) modul suis butang mula 1 unit 7) modul suis butang berhenti 1 unit 8) kontaktor ac, tiga sentuhan utama, gegelung 2NO2NC 220 volt, 4 unit 9) geganti kelewatan masa, gegelung 220, 3 unit 10) geganti beban haba tiga fasa 4 unit 11) geganti perantaraan, gegelung 220 v, 3 unit 12) kabel elektrik keselamatan 30 ea (kuning, hijau, merah, biru, hitam) 13) kabel kuasa 2 ea (220 v 1 ea dan 380 v 1 ea) 5. Senarai Eksperimen 5.1 Pengenalan Komponen Kawalan Elektrik 5.2 Litar Siri, Selari dan Siri-Selari 5.3 Aplikasi litar di atas Ais Sistem Kawalan Pembuat 5.4 Litar Kawalan Penyaman Udara Tingkap Asas 5.5 Litar Peti Sejuk Domestik Asas 5.6 Aplikasi Beban Termal pada Litar Kawalan Penyejukan dan Penyaman Udara 5.6.1 Pengenalan dan Pemilihan Perlindungan Beban Termal 5.6.2 Aplikasi Beban Termal pada Litar AC Fasa Tunggal dan Pengujian 5.6.3 Aplikasi Beban Termal pada Litar AC Tiga Fasa dan Pengujian 5.7 Aplikasi Relay Kawalan, Relay Kelewatan Masa HIDUP dan Kontaktor Magnet pada Sistem Penyejukan dan Penyaman Udara Kitaran Am 5.8 Aplikasi Pemula Delta Bintang Automatik pada Litar Kawalan Penyejukan dan Penyaman Udara 5.9 Pemula Delta Bintang Automatik Manual dengan Menggunakan Suis Pemilih OFF Auto (MOA) Manual 5.10 Litar Kawalan Elektrik Sistem Kitaran Songsang dengan Injap Solenoid Songsang 5.11 Litar Kawalan Elektrik Jenis Penyejuk Air dengan Kondenser Sejuk Air 5.12 Litar Kawalan Elektrik Penyaman Udara Komersial dengan Kondenser Sejuk Air 5.13 Litar Kawalan Elektrik Sistem Penyejukan Industri 5.14 Penghawa Dingin dengan Litar Saling Kunci Turutan 4 Langkah Automatik Manual
